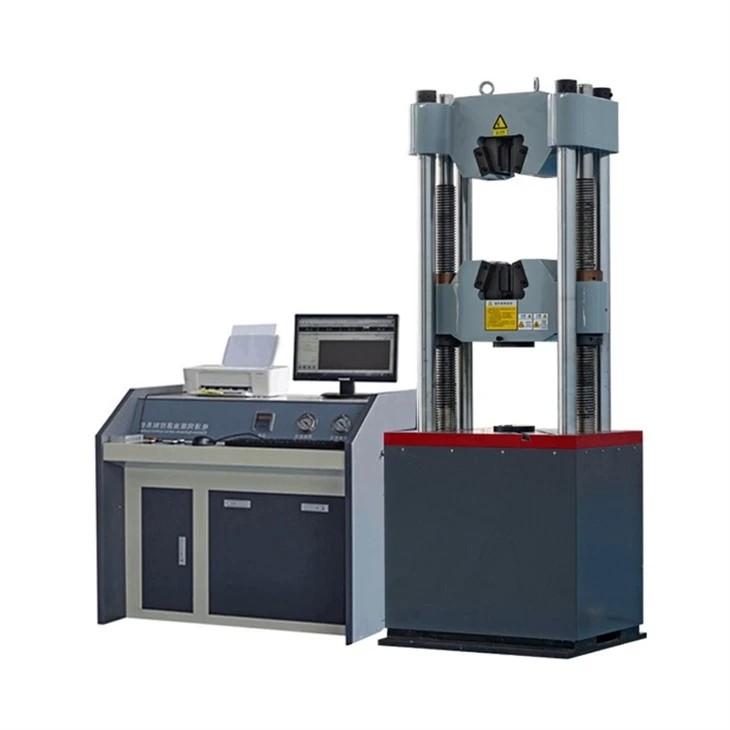

Üniversal Çekme Test Cihazı Endüstriyel Mukavemet Çekme Test Cihazı
Tanım
Üniversal test makinesi, çekme, bükme, sıkıştırma, kesme, halka sertliği ve diğer fonksiyonları birleştiren bir malzeme test makinesidir. Esas olarak metal ve metalik olmayan malzemelerin mekanik özelliklerini test etmek için kullanılır. Endüstriyel ve madencilik işletmeleri, bilimsel araştırma birimleri, kolejler ve üniversiteler ile mühendislik için ideal bir seçimdir. Kalite denetim istasyonları gibi bölümler için ideal test ekipmanıdır.
Üniversal bir test makinesi, çekme, basma, bükülme ve burulma gibi çeşitli farklı testleri gerçekleştirebilen mekanik bir test makinesidir. En yaygın olanları kollu salınım tipi ve hidrolik salınım tipidir.
Başvuru
Üniversal test makinesi hesaplamaları, test makineleri alanında yaygın olarak kullanılmaktadır. Ana uygulama alanları şunları içerir: malzeme testi, mekanik testler, inşaat testleri, jeolojik testler, havacılık testleri vb.
Malzeme testi alanında, malzemelerin mukavemetini, tokluğunu, sertliğini vb. test etmek için üniversal test makinesi hesaplamaları kullanılabilir;
Mekanik test alanında, mekanik parçaların yorulma direncini, burulma mukavemetini vb. test etmek için üniversal test makinesi hesaplamaları kullanılabilir;
İnşaat testleri alanında, yapı malzemelerinin basınç dayanımı, çekme dayanımı vb. özelliklerini test etmek için üniversal test makineleri kullanılabilir;
Jeolojik test alanında, toprağın stabilitesini, yük kapasitesini vb. test etmek için evrensel test makinesi hesaplamaları kullanılabilir;
Havacılık ve uzay testleri alanında, havacılık cihazlarının mekanik özelliklerini test etmek için üniversal test makineleri kullanılabilir.
2.Özellikler
Kullanımı kolay: Üniversal test makinesi hesaplamasının işletim arayüzü basit ve anlaşılması kolaydır. Kullanıcıların veri toplama, işleme ve analiz adımlarını tamamlamak için yalnızca basit işlemlere ihtiyacı vardır.
Hızlı hız: Üniversal test makinesinin hesaplanması, test verilerini otomatik olarak işleyebilir, böylece veri işleme hızını artırabilir ve test süresini azaltabilir.
Doğru veriler: Üniversal test makinesinin hesaplanması, daha doğru test sonuçları elde etmek için test verilerini filtreleyebilir ve düzeltebilir.
Çok işlevli destek: Üniversal test makinesi hesaplaması, çeşitli test makinelerini destekleyerek uygulama aralığını genişletebilir.
Veri görselleştirme: Evrensel test makinesi hesaplamaları, test sonuçlarını grafikler aracılığıyla görüntüleyerek kullanıcıların test verilerini ve sonuçlarını daha sezgisel bir şekilde anlamalarına olanak tanır.
Teknik parametre:
|
Modeli |
BT-300B |
BT-600B |
BT-1000B |
|
|
|
Maksimum test kuvveti(kN) |
300 |
600 |
1000 |
|
|
|
Doğruluk seviyesi |
1 |
||||
|
Toplama yöntemi |
Yük sensörü konuştu |
||||
|
Piston stroku (mm) |
200 |
||||
|
Sıkıştırma yöntemi |
Hidrolik |
||||
|
Test kontrol yöntemi |
Mikrobilgisayar servo kontrolü |
||||
|
Sıkıştırma test alanı (mm) |
600 |
||||
|
Çekme test alanı (mm) |
700 |
||||
|
Toplam güç(kW) |
1.5 |
||||
|
Sıkıştırma plakası (mm) |
Φ148 |
Φ198 |
Φ225 |
|
|
|
Yuvarlak numune sıkma aralığı (mm) |
Φ10-30 |
Φ13-40 |
Φ13-40 |
|
|
|
Düz numune sıkma aralığı (mm) |
0-10 |
0-15 |
0-20 |
|
|
|
Bükülme dayanak açıklığı (mm) |
50-300 |
||||
|
Bükme kalbi / çubuk çapı (mm) |
50/50 |
||||
|
Sütun sayısı (vidalar) |
6 sütun |
||||
|
Ana çerçeve boyutları (mm) |
810*560*1910 |
880*570*2050 |
940*640*2250 |
|
|
|
Ana bilgisayar ağırlığı (kg) |
≈1620 |
≈2000 |
≈2600 |
|
|
|
Kontrol kabini boyutu (mm) |
1010*640*840 |
||||
|
Kontrol kabini ağırlığı (kg) |
150 |
||||
|
Modeli |
Yapay tahta test makinesi |
|
azami yük |
500N,1KN,2KN |
|
Doğru not |
1 not /0.5 not |
|
Etkili ölçüm aralığı |
{{0}}%2~10%0(1 derece)/%0,4~%100(0,5 derece) |
|
Ölçüm doğruluğu |
değer ±%1/ değer±0,5% |
|
Test cihazı çözünürlüğü |
Maksimum yük 1/200000, sabit çözünürlük |
|
Yük sensörü |
Temel konfigürasyon: sensör (maksimum yük): bir Genişletilmiş konfigürasyon: daha fazla sensör ekleyebilir |
|
Etkili çekme alanı |
1000,1200,1400mm (müşteri ihtiyacına göre yükseklik artırılabilir) |
|
Etkili test genişliği |
300 mm |
|
Test hızı aralığı |
0.001~500mm/dak |
|
Yer değiştirme ölçümünün doğruluğu |
Tolerans: ±{{0}}.5%/ tolerans: ±0.2% |
|
emniyet |
Elektronik limit koruması |
|
Platform taşıma cihazının test edilmesi |
Kontrol etmek için hızlı/yavaş iki hız, jog yapabilir |
|
Geri dön |
Manuel veya otomatik çalışma, Testten sonra hareketli demir, manuel veya otomatik çalışma ile en yüksek hızda başlangıç pozisyonuna döner. |
|
Aşırı yükleme koruması |
Aşırı yük %10, otomatik koruma |
|
Fikstür |
Bir dizi çekme fikstürü |
|
Makine boyutu |
650×360×2100mmm (uzunluk*genişlik*yükseklik)(ameliyat masasının yüksekliği dahil) |
|
Güç sistemi |
Panasonic AC Servo Motor + Sürücü |
|
Güç kaynağı |
220V,50HZ |
|
Güç |
0.4KW(farklı güç talebine bağlı olarak, farklı motor kullanılarak) |
|
Makina ağırlığı |
(yaklaşık)260 Kg |
3.Teknik Parametreler
|
Modeli |
10 kN |
20 kN |
30 kN |
50 kN |
100kN |
|
Kapasite/Yük kuvveti
|
10 knot |
20 bin |
30 bin |
50 kn |
100 kn |
|
Yük doğruluğu |
Sınıf 1 (sınıf 0.5 isteğe bağlı) |
||||
|
Yük aralığı |
%1 - 100% FS (0,4% - 100% FS isteğe bağlı) |
||||
|
Test Hızı |
0.001 - 1000 mm/dak |
||||
|
Çaprazkafa hareketi |
1000 milyon |
1000 milyon |
1000 milyon |
1000 milyon |
1000 milyon |
|
Etkili çekme alanı |
700 mm |
700 mm |
700 mm |
700 mm |
700 mm |
|
Etkili test genişliği |
400 mm |
400 mm |
450 milyon |
450mm |
500 mm |
|
Yük Çözünürlüğü |
1/300000 |
||||
|
Deformasyon Ölçü Aralığı |
%1~%100 FS |
||||
|
Deformasyon doğruluğu |
±0.5%'den az veya buna eşit |
||||
|
Güç kaynağı |
AC 220V±10%, 50Hz (müşteri isteğine göre özelleştirilebilir) |
||||
