Ürün Kullanımı
soğuk sıcaklık test odasıelektrikli ve elektronik ürünlerin veya malzemelerin sıcaklık döngüsü koşulları ve ürün yüzeyindeki düşük sıcaklık koşulları altında depolama ve kullanıma uyarlanabilirliğini değerlendirmek ve belirlemek için kullanılabilir. Ekipman, çalışma odasındaki sıcaklığın tekdüzeliğini korumak için basınçlı hava sirkülasyonunu kullanır. Radyasyonun etkisini sınırlamak için, ekipmanın iç duvarının her bir parçasının sıcaklığı ile testte belirtilen sıcaklık arasındaki fark %8'den fazla olmamalıdır ve test numunesi, ısıtma ve soğutma yoluyla doğrudan yayılmayacaktır. ekipmandaki elemanlar.
Soğutma Nasıl Çalışır?
Soğuk sıcaklık test odasının soğutma çevrimi, iki izotermal proses ve iki adyabatik prosesten oluşan ters Carroll çevrimini benimser. İşlem şu şekildedir: Soğutucu akışkan, kompresör tarafından adyabatik olarak daha yüksek bir basınca sıkıştırılır, bu da egzoz sıcaklığını arttırmak için iş gerektirir ve ardından soğutucu akışkan, ısıyı çevreleyen ortama aktarmak için kondansatör aracılığıyla çevredeki ortamla izotermal olarak ısı alışverişinde bulunur. Soğutucu akışkan daha sonra iş yapmak için kapatma vanası boyunca adyabatik olarak genişler ve bu sırada soğutucu akışkan sıcaklığı düşer. Son olarak, soğutucu akışkan, buharlaştırıcı aracılığıyla daha yüksek sıcaklığa sahip nesneden ısıyı izotermal olarak emer ve soğutulan nesnenin sıcaklığını düşürür. Bu döngü soğutma amacına ulaşmak için tekrarlanır.
Hazne Gövde Yapısı
Soğuk sıcaklık test odası, kolay kullanım için güzel görünüme ve reaksiyonsuz kulplara sahip CNC takım tezgahları tarafından işlenir. Haznenin iç kabuğu ithal yüksek dereceli paslanmaz çelikten (SUS304) ayna panelinden yapılmıştır ve dış kabuğu, görünüm dokusunu ve temizliği artıran plastik püskürtülmüş A3 çelik plakadan yapılmıştır.
Aydınlatmalı geniş gözlem penceresi odayı parlak tutar ve ısıtma elemanındaki gömülü temperli cam, oda koşullarının her zaman net bir şekilde gözlemlenmesine olanak tanır. Harici test güç kablosu veya sinyal hattı için kullanılabilecek 50 mm çapında bir test deliği ile donatılmıştır.
Kontrol Sistemi
Sıcaklık kontrolü, Japon RKC dijital dokunmatik düğmeleri, dokunmatik ayarları, dijital ve doğrudan ekranı kullanır ve sıcaklık kontrolü çıkış gücü, elektrik kullanımında yüksek hassasiyet ve yüksek verimlilik elde etmek için PID mikro bilgisayar tarafından hesaplanır. Bir hata meydana gelirse, bir uyarı sinyali sağlanacaktır.
Soğuk sıcaklık test odasının buzdolabında Fransız orijinal "Taikang" tamamen kapalı kompresör kullanılmaktadır.
Kuru filtre, soğutucu akış penceresi, onarım valfi, yağ ayırıcı, solenoid valf ve sıvı depolama silindirinin tamamı ithal orijinal parçalardır
Soğutma sistemi, bir ünite veya ikili düşük sıcaklık devre sistemi tasarımını benimser.
Düşük sıcaklık test odası, havayı güçlü bir şekilde sirküle etmek, ölü köşeleri önlemek için çok kanatlı bir üfleyici kullanır ve test alanındaki sıcaklık dağılımını eşit hale getirebilir.
Hava sirkülasyonu çıkışı ve dönüş havası tasarımı, rüzgar basıncı ve rüzgar hızı test standartlarını karşılar ve kapı açıldığında sıcaklığın hızlı bir şekilde normale dönmesini sağlayabilir.
Isıtma, soğutma ve sistem tamamen bağımsızdır; bu da verimliliği artırabilir, test maliyetlerini azaltabilir, ömrü uzatabilir ve arıza oranlarını azaltabilir.
Genel ekipman aşırı sıcaklığı; genel ekipman faz kaybı/ters faz; genel ekipman aşırı yükü; soğutma ünitesi aşırı basıncı; genel ekipman zamanlaması;
Diğer korumalar arasında sızıntı, çalışma göstergesi, arıza alarmından sonra otomatik kapanma vb. bulunur.
Teknik özellikler
|
Modeli |
B-TH-80 (A~G) |
B-TH-150 (A~G) |
B-TH-225 (A~G) |
B-TH-408 (A~G) |
B-TH-608 (A~G) |
B-TH-800 (A~G) |
B-TH-1000 (A~G) |
|
İç boyut GxYxD (cm) |
40x50x40 |
50x60x50 |
50x75x60 |
80x85x60 |
80x95x80 |
100x100x80 |
100x100x100 |
|
Dış boyut GxYxD (cm) |
95x145x105 |
105x175x97 |
115x190x97 |
135x185x120 |
145x185x137 |
145x210x130 |
147x210x140 |
|
Sıcaklık aralığı |
0 derece ~+150 derece |
||||||
|
Nem aralığı |
20%~%98RH(10%-98%RH/5%~%98RH özel durumdur) |
||||||
|
1. Sıcaklık aralığı |
-80 derece ~ +150 derece |
|
|
2. Nem aralığı |
20%R.H ~ 98%R.H |
|
|

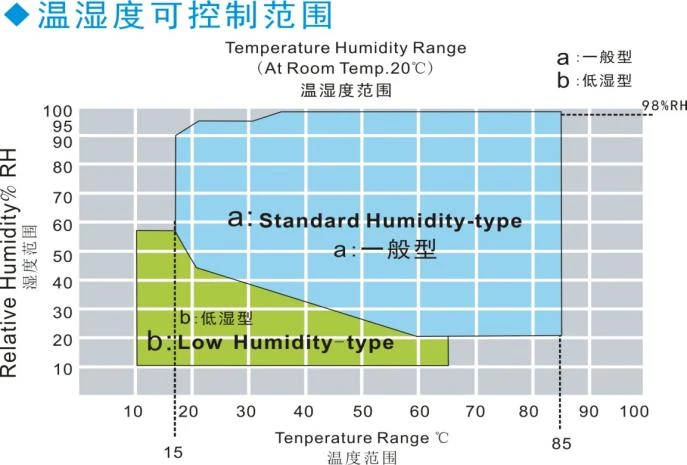

3. Sıcaklık ve nem tablosu |
|
|
|
4. Sıcaklık sapması |
±2.0 dereceden küçük veya eşit (yüksüz, sabit durum) |
|
|
5. Sıcaklık çözünürlüğü |
0.1 derece |
|
|
6. Sıcaklık bütünlüğü |
±2 dereceye eşit veya daha az (yüksüz, sabit durum) |
|
|
7. Nem dalgalanması |
±1.0%R.H |
|
|
8. Nem sapması |
±%2 RH'ye eşit veya daha az |
|
|
9. Nem bütünlüğü |
>%75RH: ±2-3%RH'ye eşit veya daha az;<75%RH: ≤±3-5%RH (humid heat type only) |
|
|
10. Nem çözünürlüğü |
1.0%R.H |
|
|
11. Isıtma süresi |
3~5 derece/dak (doğrusal olmayan yüksüz) |
|
|
12. Soğutma süresi |
0,7~1,2 derece /dak (doğrusal olmayan yüksüz) |
Çalıştırma Talimatları
Aşağıdaki nesneleri veya bu nesneleri içeren nesneleri test etmek için soğuk sıcaklık test odası kullanılmamalıdır:
(I) Patlayıcılar:
1. Nitroglikol (etilen glikol dinitrat), nitrogliserin (propilen glikol trinitrat), nitroselüloz ve diğer patlayıcı nitratlar.
2. Trinitrobenzen, trinitrotoluen, trinitrofenol (pikrik asit) ve diğer patlayıcı nitro bileşikleri.
3. Perasetik asit, metil etil keton peroksit, benzoil peroksit ve diğer organik peroksitler.
(II) Yanıcı maddeler:
1. Kendiliğinden tutuşan malzemeler:
Metaller: "lityum", "potasyum", "sodyum", sarı fosfor, fosfor sülfit, kırmızı fosfor.
Selüloit: kalsiyum karbür (kalsiyum karbür), kireç fosfit, magnezyum tozu, alüminyum tozu, sodyum bisülfit.
2. Oksit özellikleri:
(1) Potasyum klorat, sodyum klorat, amonyum klorat ve diğer kloratlar.
(2) Potasyum peroksit, sodyum peroksit, amonyum peroksit ve diğer peroksit tuzları.
(3) Potasyum peroksit, sodyum peroksit, baryum peroksit ve diğer inorganik peroksitler.
(4) Potasyum nitrat, sodyum nitrat ve diğer nitratlar.
(5) Potasyum hipoklorit ve diğer hipokloritler.
(6) Sodyum klorit ve diğer kloritler.
(III) Yanıcı malzemeler:
(1) Eter, benzin, propilen oksit, karbon disülfit ve parlama noktası -30 dereceden az olan diğer maddeler.
(2) Sıradan etan, etilen oksit, aseton, benzen, metil etil keton ve parlama noktası -30 derecenin üzerinde ve 0 derecenin altında olan diğer maddeler.
(3) Metanol, etanol, ksilen, amil asetat ve parlama noktası 0 derecenin üzerinde ve 30 derecenin altında olan diğer maddeler.
(4) Gazyağı, hafif yağ, terebentin, izoamil alkol, asetik asit ve parlama noktası 30 derecenin üzerinde ve 65 derecenin altında olan diğer maddeler.
(IV) Yanıcı gazlar:
Hidrojen, asetilen, etilen, metan, etan, propan, bütan ve 15 derece ve 1 atmosferde yanabilen diğer gazlar.
